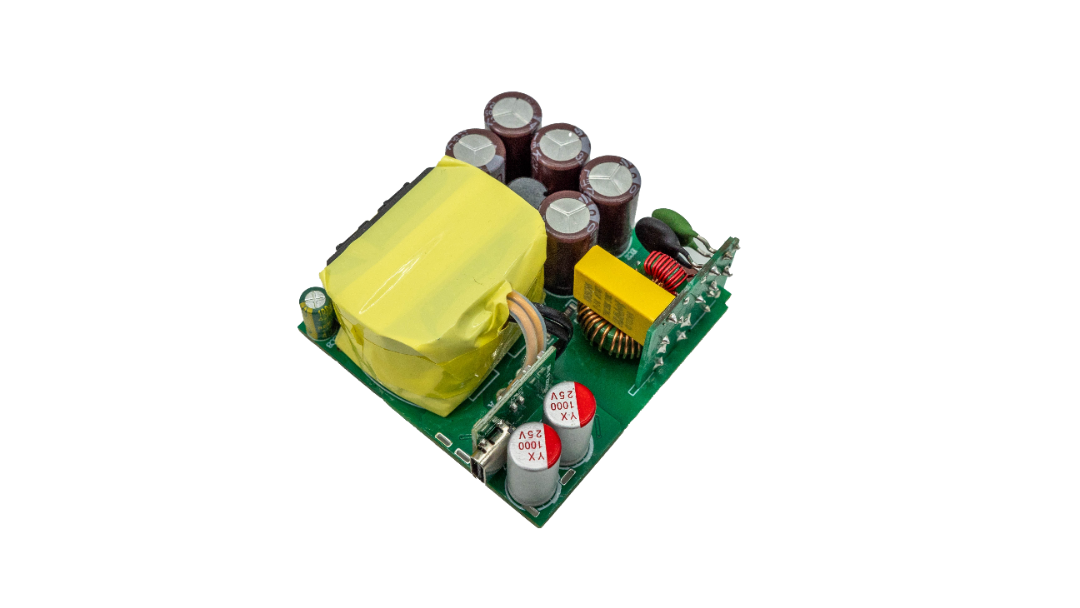

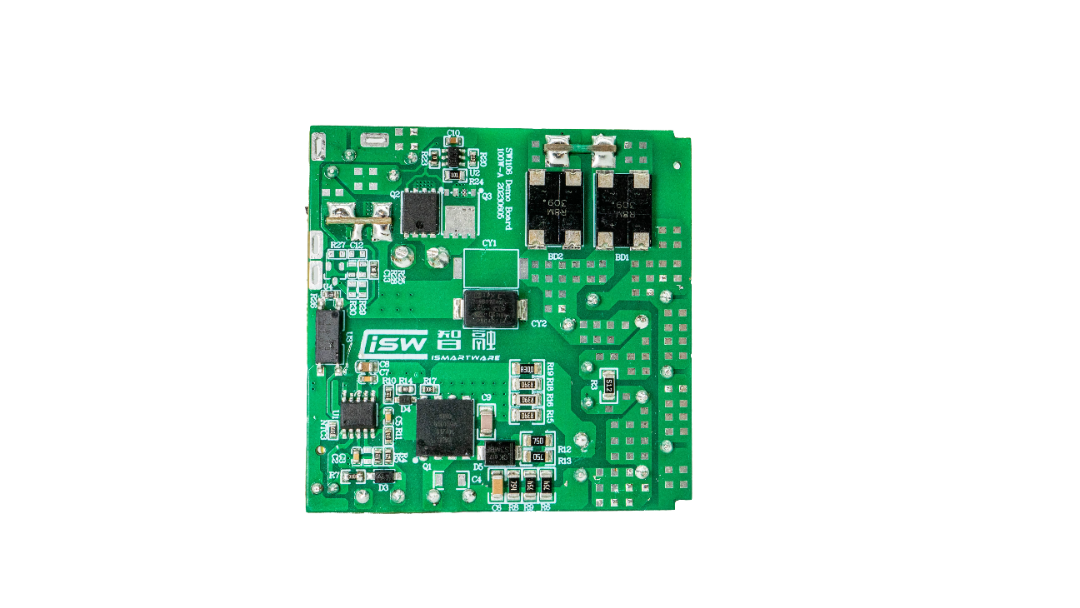

100W 1C 過認證參考設計 樣機圖

方案介紹：

??? 輸入：AC 90-264Vac, 50/60Hz

??? 輸出：PD 5V3A、9V3A、12V3A、15V3A、20V5A

??? PPS：3.3-11V5A 55W Max，3.3-21V5A 100W Max；

??? 效率：??<= 95.03%

??? 尺寸：55.0*55.0*23.0

??? 主控芯片： 初級PWM ?SW1106P; 次級同步整流 ?SW1608;? 單口協議芯片 ?SW2325

方案特色：

ü? 滿足諧波標準IEC/EN 61000-3-2:2019+A1:2021 Class A

ü? 無主動/被動PFC校正電路

ü? 高頻氮化鎵設計，體積下，效率高

ü? PD3.0, QC5, SCP, SFCP, AFC, PE, UFCS全協議支持

ü? 元件數量少

ü? 雙面板PCB設計. 成本低

?

關鍵性能參數

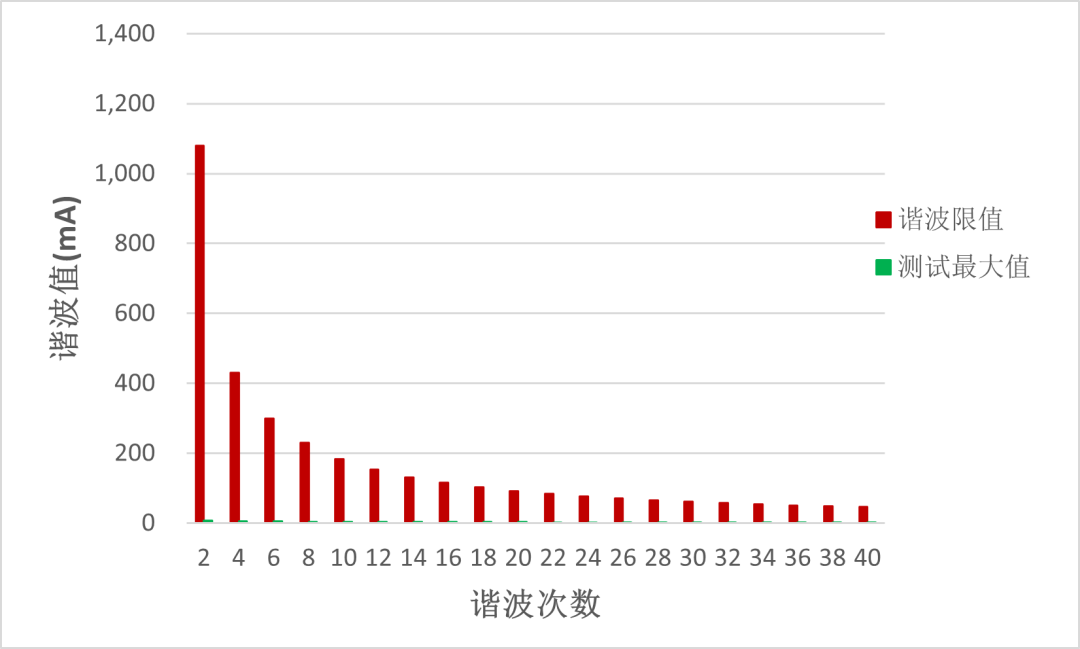

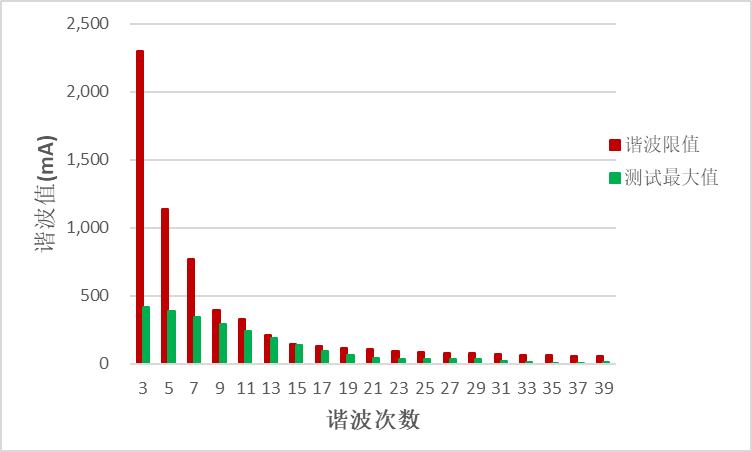

1.???? 諧波

?

?

?

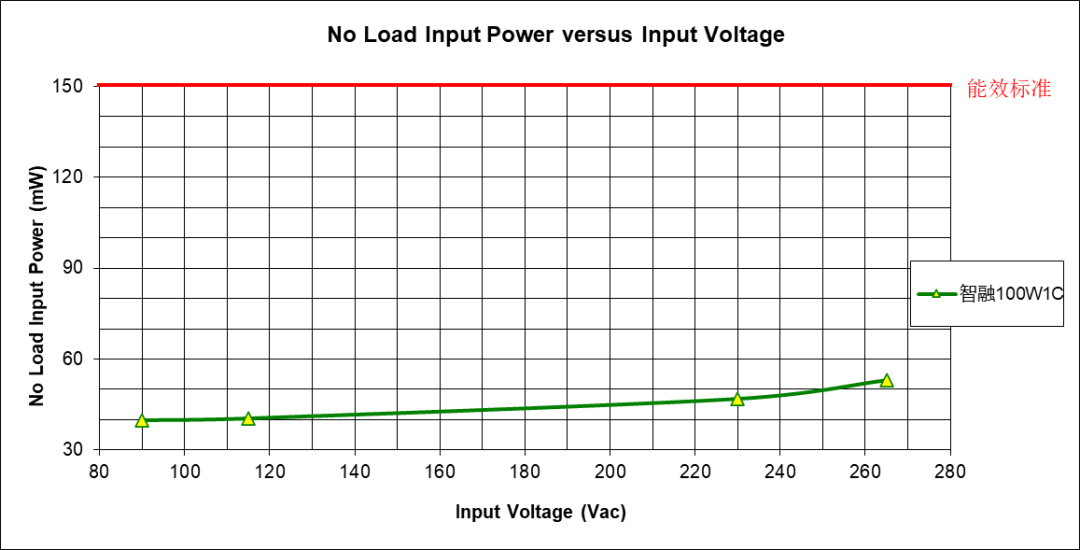

2.???? 待機功耗

?

?

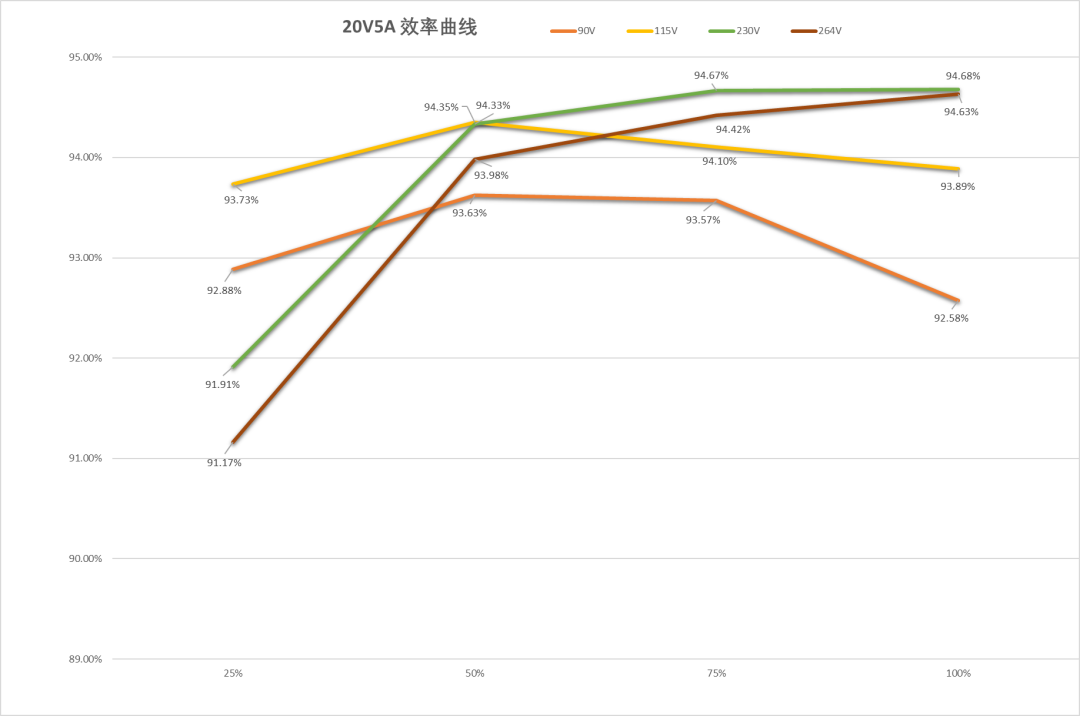

3.???? 效率

?
